思明特氫氣、增壓、加壓泵采用單氣控非平衡氣體分配閥來實現泵的往復運動，全部采用鋁合金及不銹鋼制造。全部密封均為進口優質產品，設計驅動氣壓均為10bar，為了保證泵的壽命建議驅動氣壓<8bar。該系列泵的驅動活塞直徑為160mm，為單作用泵，所有單作用泵均帶有排氣冷卻。
型號 |
增壓比 |
壓力 |
靜態下輸出壓力 |
小進口壓力Ps |
流量L/min |
Pa |
Po |
H-10 |
10:1 |
10bar |
80bar |
10*Pa |
5.5bar |
169 |
H-25 |
25:1 |
10bar |
200bar |
25*Pa |
10bar |
81 |
H-40 |
40:1 |
10bar |
320bar |
40*Pa |
15bar |
61 |
H-60 |
60:1 |
10bar |
480bar |
60*Pa |
25bar |
49 |
H-100 |
100:1 |
10bar |
800bar |
100*Pa |
35bar |
39 |
型號 |
增壓比 |
壓力 |
氣體出口壓力計算公式 |
小進口壓力 |
流量L/min |
Ps |
Po |
B-5 |
5:1 |
10bar |
40bar |
5*Pa |
0.1bar |
415 |
B-10 |
10:1 |
10bar |
80bar |
10*Pa |
0.1bar |
325 |
B-25 |
25:1 |
10bar |
175bar |
25*Pa+4*Pa |
0.1bar |
136 |
B-40 |
40:1 |
10bar |
280bar |
40*Pa+2.5*Pa |
0.1bar |
124 |
B-60 |
60:1 |
10bar |
420bar |
60*Pa+0.6*Pa |
0.1bar |
84 |
Pa=驅動氣壓 Ps=輸入氣壓 Po=輸出氣壓 Pa=6bar·Ps=8bar
其中B系列屬于二級增壓泵，H系列屬于一級增壓，氫氣的入口壓力，要求B系列入口氫氣壓力小于1MPa，H系列要求入口壓力大于3MPa。
思明特氫氣增壓泵應用范圍
- 應用于氫氣回收，氫氣壓縮，氫氣增壓等。
- 適合于高壓反應釜?dú)錃庠鰤?。氫氣加氫反?yīng)。產品采用低壓空氣驅動，沒有電火花危險
- 氫氣回收。
- 氫氣壓縮試驗等場合。
- 氫氣增壓泵由于質量在18kg，體積長度360mm*240mm*240mm，方便攜帶。
- 采用壓縮空氣作為動力源，壓力無極可調，自動穩壓。
- 通常根據客戶需求將氣體增壓泵及相關功能元件組成氣體增壓系統，實現具體功能要求。
- 增壓系統只需要連接驅動空氣動力源即可實現高壓源的穩定輸出。
技術資料
氣體增壓泵的維修與保養
氣液增壓器與氣液增壓泵的區別

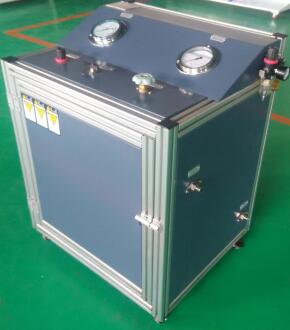

濟南思明特科技有限公司研發的高壓氣動試壓臺主體為雙連氣動壓力泵，由低端壓力泵和高端壓力泵組成，低端壓力泵比值為1：64，高端壓力泵比值為1：255；整體移動式結構，在工作狀態有固定及平衡裝置，能滿足運輸?shù)男枰?；各壓力泵有?dú)立的控制開關，運行工作速度方便可調，且能夠完全切斷壓力泵的工作氣源。低端壓力泵獨立工作時，可通過高端壓力泵的通路輸出壓力，各壓力泵輸出端均設有單向閥，各輸出口裝有截止閥，防止壓力回返。
