一、應用范圍：
???????
濟南思明特口琴管爆破試驗臺主要用于以下汽車散熱器鋁管的耐壓、爆破試驗，廣泛應用于高頻焊接口琴扁鋁管廠家。 本試驗機采用計算機控制，具有參數設定、數據采集、自動記錄試驗壓力和時間、實時監控、分路控壓、實現數據曲線分析。試驗過程中，試驗臺可以精確控制壓力，并記錄試驗壓力和時間，實現數據的實時采集和自動記錄。
二、管件加緊及數據采集軟件

1、配備思明特氣體驅動自動增壓泵，可輕松實現輸出壓力 可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
2、耗氣量：1Nm3/min
3、壓力測試范圍：0—40Mpa，根據客戶實際需求，選擇相對應的壓力。
4、工作介質：水、液壓油、乳化液。
5、帶數據采集軟件，自動采集數據，打印報告，顯示壓力曲線。
五、型號選擇
產品名稱 |
高頻焊接口琴管爆破試驗臺 |
產品型號 |
SUP_BPXT_40 |
基本原理 |
根據口琴鋁管的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行扁鋁管的長時間靜液壓試驗和爆破。 |
性能參數 |
試驗壓力 |
0~40MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率0.5秒 |
試驗介質 |
水或液壓油 |
壓力控制方式 |
氣壓驅動或液壓驅動 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
控溫精度 |
平均差±1℃，偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制 ，電腦控制 |
適用范圍 |
扁鋁管、口琴管 |
相關產品：

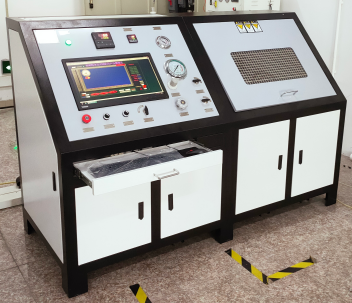

濟南思明特科技有限公司開發的金屬管高溫爆破試驗機爆破試驗壓力0-250Mpa，試驗壓力范圍內自由可調。主要用于各種金屬管材、非金屬管材在高溫下的耐壓時間測定和瞬時爆破壓力測定。整個實驗臺與介質接觸部分選用不銹鋼材質抗腐蝕?？稍O(shè)定被測液體的高溫，通過pid儀表進行溫度的控制，進行被測件的高溫爆破試驗。
