一、應用范圍：
???????
高壓膠管試驗臺適用于各種汽車軟管、膠管、空調管、汽車軟管的耐壓、氣密、爆破脈沖等試驗項目。 廣泛應用于質量檢測單位、各種車零部件制造單位、產品質量檢測站、科研院校等各種軟管的生產、開發研究等領域。
二、試驗標準 :
按照“EN???? ISO1402-1996/NF T47202-1996 橡膠和塑料軟管組件靜液壓試驗”標準、GB/T5563液壓軟管總成試驗標準制作。
三、高壓膠管試驗設備特點
1、配置有相應夾緊工裝。
2、泄壓后液體自動回流。
3、增壓壓力可調。
1、試驗壓力范圍：300MPa。
2、最大耗氣量：1m3/min
3、驅動壓力：0.2-0.8MPa。
五、型號選擇
產品名稱 |

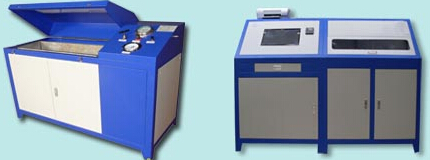

高壓膠管試驗臺 |
產品型號 |
SUP_RGXT_7,SUP_RGXT_21,SUP_RGXT_40,SUP_RGXT_58,SUP_RGXT_70
|
基本原理 |
根據管材的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行管材的長時間靜液壓試驗和爆破。 |
性能參數 |
試驗壓力 |
0~70MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率0.5秒 |
試驗介質 |
水或液壓油 |
壓力控制方式 |
氣壓驅動或液壓驅動 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
工裝、增壓、控制 |
適用范圍 |
膠管 |
